Especificações Técnicas Construtivas:

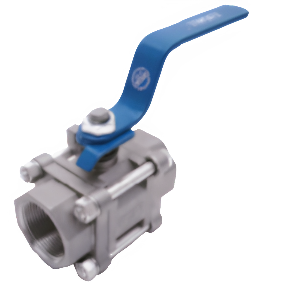

Válvula Tipo: Válvula Esfera Modelo Tripartida (VET)
Construção: Padrão (STD)
Material Corpo e Tampa: Aço Forjado (AFO)
Material Obturador e Haste: Aço Inox.
Montagem: Flutuante (FLUT)
Junção Corpo e Tampa: Aparafusados
Sede de Vedação: PTFE (teflon puro) ou RPTFE (teflon reforçado)
Junta Corpo e Tampa: PTFE ou RPTFE
Acionamento: Alavanca giro 90° (1/4" de volta)
Extremidades: Niples de extensão c/ 100mm (ponta plana)
Classe de Pressão: CL 800#
Pressão de trabalho x temperatura (-29°C a 150°C)
Aço carbono A105: 138,9 Kg/cm² (1975 Psi)
Aço inox. F304/F316: 112,5 Kg/cm² (1600 Psi)-
Normas e Padrões Construtivos:
Construção Norma: ASME B16.34, ISO 17292, ABNT NBR 15827
Face a Face Norma: Padrão do Fabricante (NA)
Extremidades Norma: Conf. ASME B16.11
Testes Norma: Conf. API 598
VÁLV. ESFERA TRIP. AFO. STD. PP. FLUT. ALAV. NIPLE. 800#
Utilizado em diversos seguimentos industriais como: indústrias de petróleo, óleo e gás, mineração, química e petroquímica, alimentícia, usinas de álcool, geração de energia, papel e celulose, saneamento básico, construção civil, equipamentos industriais, construção naval, siderurgia, dentre outros setores.
A válvula esfera tripartida ou bipartida possui passagem plena ou reduzida, e tem como função controlar e realizar o bloqueio de fluxo que circula na tubulação, tal como líquidos, gases e vapores, com acionamento de abertura e fechamento rápido através de alavanca com 1/4 de volta giro 90°. Sua construção atende às normas ASME B16.34 / ISO 17292.
